# Know-How

UN předpis 117

Limity valivého odporu a hluku odvalování pro pneumatiky nákladních vozidel a autobusů

Stručně

  • Předpis UN 117 byl zaveden v roce 2005 a v roce 2011 byl změněn na verzi 117.02. V členských státech EU a Norsku platí od 1. listopadu 2011 (nařízení ES 661/2009).
  • Tento předpis (dále jen předpis UN č. 117) stanoví limity pro schválení typu pneumatik pro valivý odpor, hluk a přilnavost za mokra.
  • Limity a termíny zavedení se v Evropě liší podle tříd pneumatik (nákladní automobily/autobusy, lehké nákladní automobily, osobní automobily), segmentů (náhradní, originální výbava).
  • NOVINKA od 1. listopadu 2017 pro pneumatiky pro nákladní vozidla/autobusy: Originální pneumatiky pro nově homologovaná vozidla musí splňovat limit valivého odporu R2. To znamená zhruba o 20 % nižší valivý odpor než předchozí limit R1.
  • Od 1. listopadu 2020 musí pneumatiky OE pro všechna vozidla uvedená do provozu splňovat limit valivého odporu R2.
  • Všechny nově vyvinuté pneumatiky Continental (včetně zimních pneumatik) od 11/2016 již splňují nové limity pro použití OEM.

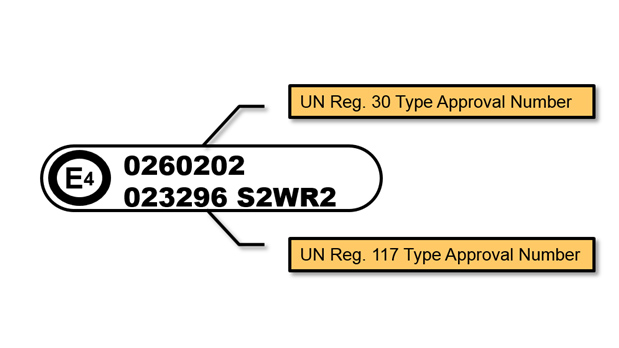

V roce 2009 se EU rozhodla zavést typové schválení pro hlučnost, přilnavost za mokra a valivý odpor podle předpisu UN č. 117. Na bočnici pneumatiky bylo přidáno nové "velké číslo E4" označující schválení typu podle předpisu UN 117, které postupně nahradilo menší čísla e4-S.

Vnější valivý hluk: S1 nebo S2

Přilnavost za mokra: W*

Odolnost proti odvalování: R1 nebo R2

* není povinné ve všech případech

Vnější valivý hlu

Každý výrobce pneumatik musí zajistit, aby každá pneumatika prodávaná v Evropě a přidružených státech splňovala limity hluku a valivého odporu definované v normě R117. Certifikát R117 vydávají orgány pro schvalování typu. Toto číslo musí být uvedeno na bočnici pneumatiky včetně úrovně SxRx, např. jak je uvedeno výše "E4 023296 S2WR2". Limity stupně 2 pro pneumatiky pro nákladní automobily a autobusy a data zavedení viz tabulky níže. Všechny nové vývojové verze pneumatik Continental (včetně zimních pneumatik) po 11/2016 splňují požadavky "S2R2 / S2WR2".

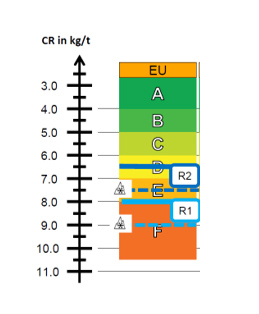

Třídy štítků EU pro pneumatiky nákladních vozidel a autobusů

Pneumatiky, které splňují limit R2, jsou označeny minimálně písmenem D, u zimních pneumatik označených alpským symbolem (3PMSF) je ještě možné označení E.

Se zavedením R2 se minimální valivý odpor zvyšuje o 20 %. Pneumatiky Continental, které jsou označeny písmenem C nebo lepším, mají tedy minimálně o dalších 7,7 % lepší valivý odpor, než vyžaduje nový homologační limit R2.

Třídy štítků EU

Zimní pneumatiky Continental

Za zimních povětrnostních podmínek doporučuje společnost Continental namontovat zimní pneumatiky na všechny nápravy nákladních vozidel a autobusů, protože standardní pneumatiky velmi rychle dosáhnou svých limitů. Jejich vhodnost v zimě je na chladných a vlhkých, zasněžených nebo zledovatělých silnicích velmi omezená, a to i přes označení M+S, které je vyžadováno ve většině evropských zemí. Naproti tomu užitková vozidla vybavená pneumatikami, které jsou skutečně určeny pro zimní provoz, mohou jezdit bezpečněji, spolehlivěji a hospodárněji. Aby mohly být zimní pneumatiky označeny symbolem 3PMSF, musí projít testem právně definovaným v ECE 117.02, který potvrzuje jejich vynikající trakční a brzdné vlastnosti na zasněžených silnicích. Zimní pneumatiky Continental Scandinavia označené symbolem sněhové vločky Continental snadno překonávají pneumatiky M+S a výrazně překračují požadavky alpského symbolu (3PMSF).

Srovnávací testy trakce provedené společností Continental se standardními pneumatikami M+S nápadně ukazují, že při použití na všech nápravách zkracují pneumatiky Continental Scandinavia pro nákladní vozidla brzdnou dráhu na sněhu při rychlosti 50 km/h téměř o 10 metrů. Současně také zvyšují trakci až o 40 % v extrémních zimních podmínkách. Pneumatiky Continental tak splňují a překračují všechny regionální regulační normy - od dálkových dálničních jízd přes několik evropských silnic až po regionální jízdy na krátké vzdálenosti.

Limity v dB pro vnější hluk odvalování

Pneumatiky pro nákladní vozidla a autobusy

Limity

v dB (A)

Limit

Stage 1

= S1

Limit

Stage 2

= S2

Běžné pneumatiky*

7673
Silné sněžení **

7874
Speciální pneumatiky
(i.e. Offroad Tires)
7975
Záběrové pneumatiky

-+2 dB (A)

* Limit platí i pro pneumatiky označené M+S

** Pneumatiky, které prošly zkouškou na sněhu a jsou označeny symbolem Alpine (3PMSF).

Limity valivého odporu

Valivý odpor je vyjádřen koeficientem: RRC je definován jako podíl síly RR (N) a zatížení pneumatiky (kN).

Typ pneumatik

R1

Max. hodnota* (N/kN)

R2

Max. hodnota* (N/kN)

C1 Osobní automobily1210.5
C2 Lehké nákladní automobily, lehké užitkové automobily10.59
C3 Těžká nákladní vozidla, těžká užitková vozidla86.5

*Sněhové pneumatiky pro použití v těžkých sněhových podmínkách (3PMSF) mohou mít o 1 N/kN více.
